FGB LEDラインモジュール
FGB LEDラインモジュール
| FGB | -1000- | N | Z | - | A | MG |
| ① | ② | ③ | ④ | ⑤ | ⑥ |
① 本体フレーム
② 全長 : 対応サイズはカタログの一覧表を参照下さい。
③ LED PKG 発光色 : L22=電球色(2200K)※ L25=電球色(2500K) L27=電球色(2700K) L30=電球色(3000K) WW=温白色(3500K) W=白色(4000K) NW=(4500K)
N=昼白色(5000K) DN=(5700K) D=昼光色(6500K) ※L22はRa95以上のみ。
④ 演色性 : 記載なし=Ra80以上 / Z=Ra95以上
⑤ 電源コネクター : A=両側Aタイプ / KA=片側Aタイプ / B=両側Aタイプ / KB=片側Bタイプ

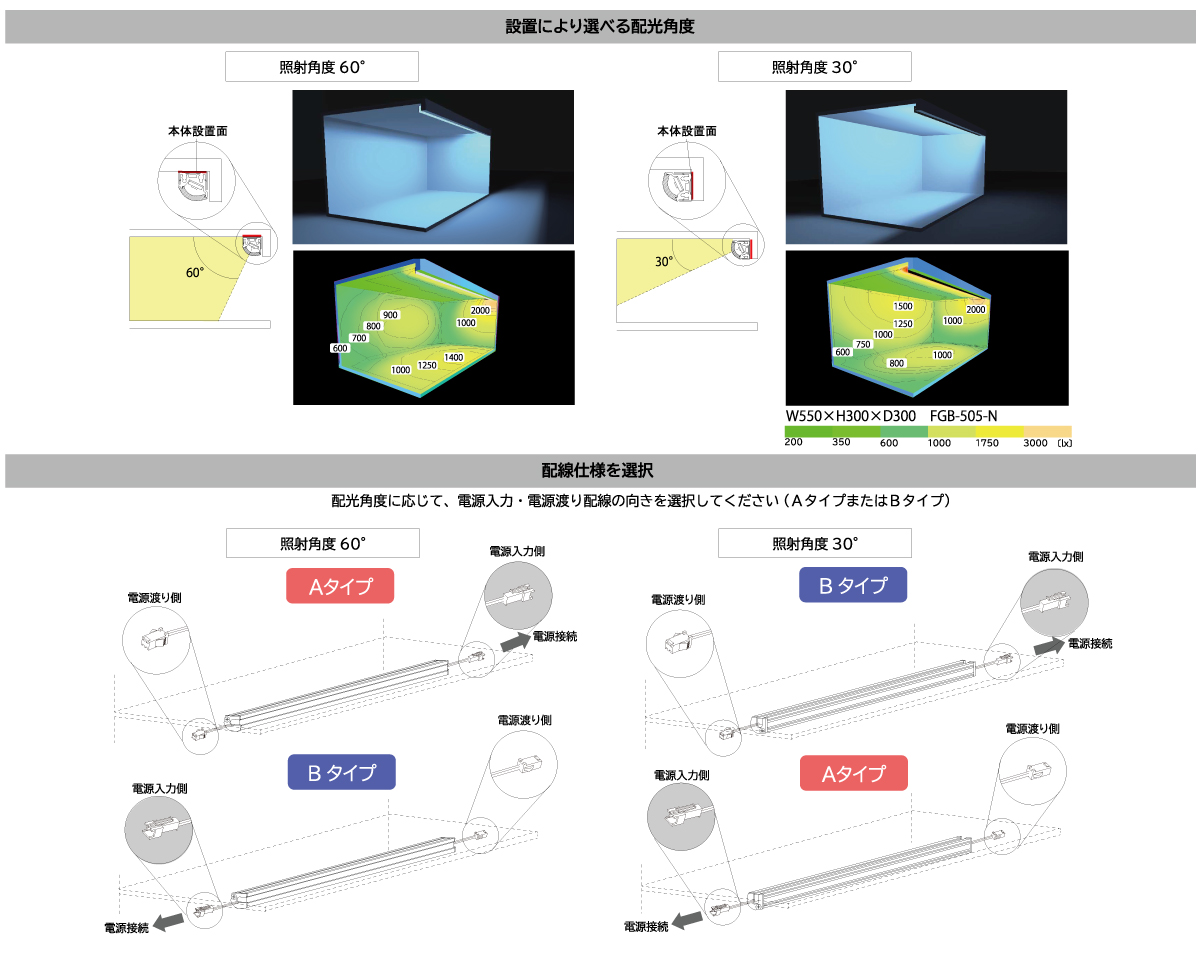

※LED照射角度と電源入力の方向でタイプがAタイプ・Bタイプの2種類となります。
⑥ 固定仕様 : CR=クリップ / MG=マグネット
屋内仕様 : 店舗・建築向け間接照明 棚照明 什器照明
入力電圧 : DC24V
調光 : 可能
最大連結長さ : 3960mm
Ra95以上
| 型番 | 全長 [mm] | 重量 [g] | LED PKG数 [個] | 入力電力 [W] | 入力電流 [A] | 全光束/N色 [lm] | 希望小売価格 [円] |
| FGB-505-□Z | 505 | 92 | 108 | 8.1 | 0.34 | 595 | 10,400 |
| FGB-1000-□Z | 1000 | 182 | 216 | 15.9 | 0.66 | 1142 | 19,000 |
| FGB-1495-□Z | 1495 | 267 | 324 | 23.8 | 0.99 | 1713 | 27,600 |
| FGB-1990-□Z | 1990 | 359 | 432 | 31.6 | 1.32 | 2284 | 36,300 |
Ra80以上
| 型番 | 全長 [mm] | 重量 [g] | LED PKG数 [個] | 入力電力 [W] | 入力電流 [A] | 全光束/N色 [lm] | 希望小売価格 [円] |
| FGB-505-□ | 505 | 92 | 108 | 7.7 | 0.32 | 670 | 10,400 |
| FGB-1000-□ | 1000 | 182 | 216 | 15.5 | 0.65 | 1339 | 19,000 |
| FGB-1495-□ | 1495 | 267 | 324 | 23.2 | 0.97 | 2009 | 27,600 |
| FGB-1990-□ | 1990 | 359 | 432 | 31.0 | 1.29 | 2678 | 36,300 |
※□：LED PKG 発光色
 | 延長コード SMX (コネクター：入力側/出力側仕様) | 仕様図 画像 | 見る 見る | PDFダウンロード 画像ダウンロード | DXFダウンロード |
 | 入力分岐コード DGC (コネクター：出力側仕様) | 仕様図 画像 | 見る 見る | PDFダウンロード 画像ダウンロード | DXFダウンロード |
 | 電源入力コード DGN (ACプラグ) | 仕様図 画像 | 見る 見る | PDFダウンロード 画像ダウンロード | DXFダウンロード |
 | 固定クリップ FGB-CR | 画像 | 見る | 画像ダウンロード | ※仕様・各部寸法は製品本体仕様図を参照下さい。 |
 | 電源トランス JPVO |  | 電源トランス OT-G3 | ||
 | 簡易調光器 FSD-24 |  | 調光器 FMC-24S 【販売終了】 |
 | 調光器 FMC-24R |
 | 調光ドライバー FMD-24S/U 【販売終了】 |
 | 電源トランス JPVI(DC12V) |
